4 laminoirs à bandes hautes et étroites réversibles

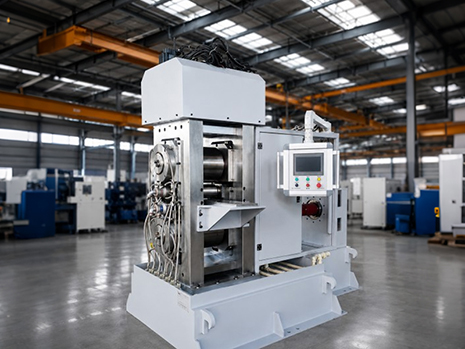

Les laminoirs à bandes hautes et étroites GRM-S 4 réversibles de l'usine de laminoirs GRM sont conçus pourlaminage de précision de bandes étroites d'une largeur inférieure à 140 mm. Equipé d'une structure de laminage réversible, d'un PLC, d'un écran tactile et d'un système de servocommande, le laminoir permet le laminage multi-passes de matériaux en bandes refendues avec une excellente précision d'épaisseur, une planéité de bande et une qualité de bord excellentes. Il s'agit d'une solution idéale pour les applications à forte valeur ajoutée nécessitant à la fois précision et flexibilité de production.

envoyer une demande

Description du produit

Les laminoirs réversibles à cage unique GRM conviennent au laminage de précision de divers matériaux, notamment l'acier au silicium, l'acier inoxydable, les alliages d'aluminium et les alliages de titane. Le mode de laminage réversible permet une planification flexible des passes en fonction des propriétés du matériau et de l'épaisseur cible.

Doté d'une configuration compacte et d'un rapport coût-performance élevé, le broyeur est particulièrement adapté à la production de petits et moyens lots, aux applications de R&D et au traitement multi-spécifications.

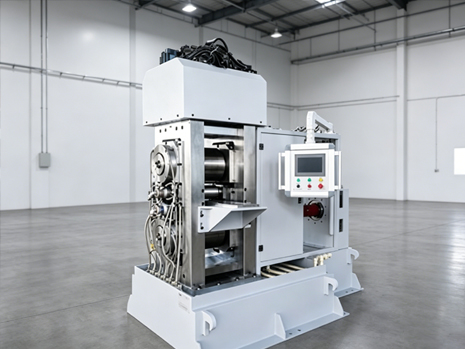

4-high narrow strip reversing mill overview

4-high reversing mill main unit with work and backup rolls

Narrow strip reversing mill for stainless steel rolling

Silicon steel narrow strip rolling on 4-high reversing mill

Aluminum alloy narrow strip reversing rolling

Matériaux applicables

Bandes d'argent et d'alliage d'argent

Bandes en alliage d'aluminium

Bandes de placage à base d'aluminium

Bandes en acier inoxydable

Bandes d'acier au silicium

Alliage de titane et bandes plaquées de titane

Configuration

Une plate-forme de réception des deux côtés de l'entrée et de la sortie

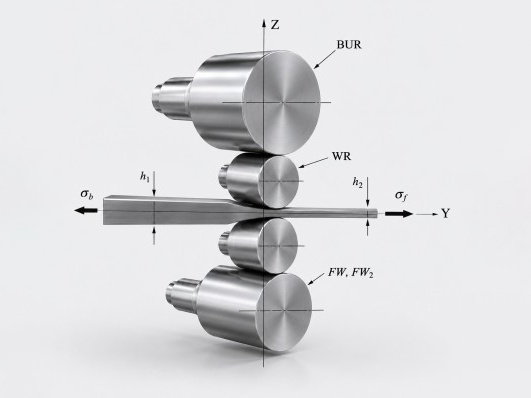

Unité principale du laminoir inversé à 4 hauteurs

Rouleaux supérieurs et inférieurs à entraînement indépendant pour un roulement asynchrone

PLC + IHM + système de contrôle intégré servo

Silver alloy and titanium strip rolling on narrow strip mill

Données techniques

Type de support	Broyeur réversible à support unique de 4 hauteurs
Épaisseur d'entrée	0,5 – 10 mm
Épaisseur de sortie	0,2 – 0,8 mm
Largeur de bande	100 – 140 millimètres
Tolérance d'épaisseur	±0,015 mm
Lubrification des roulements	Lubrification automatique à l'huile en circuit fermé
Diamètre du rouleau de sauvegarde	Φ300 × 200 mm
Diamètre du rouleau de travail	Φ120 × 200 mm
Vitesse de conception	0 – 0,4 m/s
Force de roulement	≥ 80 T

Avantages

Conception roulante réversible

Contrôle de passage flexible pour différents matériaux et plages d'épaisseur.

Contrôle de haute précision

Les 4 laminoirs réversibles à bandes hautes et étroites sont équipés d'un servomoteur complet et d'un système de contrôle PLC, atteignant une précision d'épaisseur jusqu'à ± 0,015 mm.

Conception de support de broyeur compact

Disposition de stand unique avec un faible encombrement, idéale pour la production de petits et moyens lots avec plusieurs spécifications de produits.

Possibilités

Système de chauffage électromagnétique des rouleaux (150-250°C)

Permet de basculer entre les modes de laminage à froid et de laminage à chaud.

Structure de conversion de 4 hauteurs à 2 hauteurs

Réservé à l'expansion future des processus et aux applications de laminage à chaud.

FAQ

Q1 : Quelle est la largeur maximale de la bande ?

GRM : La largeur maximale de la bande est de 140 mm, conçue pour les applications de laminage de précision de bandes étroites.

Q2 : L’usine peut-elle traiter l’acier inoxydable et l’acier au silicium ?

GRM : Oui. Nos 4 laminoirs à hautes bandes étroites réversibles sont particulièrement adaptés aux matériaux difficiles à laminer tels que l'acier inoxydable et l'acier au silicium.

Q3 : Le broyeur peut-il fonctionner avec des lignes de recuit ou de décapage ?

GRM : Oui. GRM peut fournir des solutions intégrées comprenant des lignes de recuit, des systèmes de décapage et des équipements de manutention de bobines.

GRM est spécialisé dans les solutions de laminage de bandes étroites de précision, fournissant des équipements d'une grande précision, fiabilité et rentabilité. En plus des laminoirs réversibles à cage unique, nous proposons également des laminoirs multi-cages compacts, des lignes de laminage continu et des systèmes de traitement des métaux personnalisés.
Contactez-nous dès aujourd'hui pour une solution de laminage sur mesure adaptée à vos besoins en matériaux et en production.
