Machine à ruban solaire photovoltaïque

Solutions de fabrication de rubans solaires photovoltaïques et de fils MBB

GRM fournit des solutions de fabrication complètes pourProduction de ruban d'interconnexion PV, de ruban de jeu de barres PV et de fils ronds MBB. Notre portefeuille d'équipements couvre les systèmes de laminage de précision, de recuit, d'étamage, de traitement de surface et de bobinage automatique, prenant en charge la production de conducteurs hautes performances pour les modules photovoltaïques modernes.

Conçues pour une qualité stable, un contrôle dimensionnel précis et un fonctionnement fiable à long terme, les solutions GRM aident les fabricants à répondre à la demande croissante de technologies d'interconnexion de cellules solaires à haut rendement.

Solutions d'équipement complètes pour les conducteurs solaires

Ruban d'interconnexion PV

Jeu de barres PV

Fil rond MBB

Ruban d'interconnexiontransfère le courant entre les cellules solaires,ruban de jeu de barrescollecte et délivre le courant à la boîte de jonction, tandis queFil rond MBBpermet une efficacité plus élevée du module en réduisant les pertes d’ombrage.

Ces conducteurs jouent un rôle essentiel dans la puissance de sortie, la fiabilité et les performances du module à long terme.

Comment sont fabriqués les conducteurs solaires

GRM fournit des solutions de production complètes pour la fabrication de conducteurs solaires. L'équipement GRM couvre l'ensemble du flux de fabrication, depuis le laminage et le recuit de précision jusqu'à la préparation des matériaux en cuivre pour l'étamage et le bobinage, jusqu'aux produits finis en ruban PV et en fil MBB.

Le processus de production intégré garantit une précision dimensionnelle, une qualité de revêtement stable et une efficacité de production élevée.

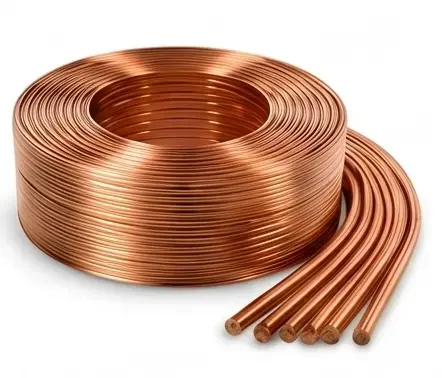

Matériau en cuivre brut

Tige de cuivre de haute pureté comme matière première

Tige de cuivre

Fil de cuivre

→

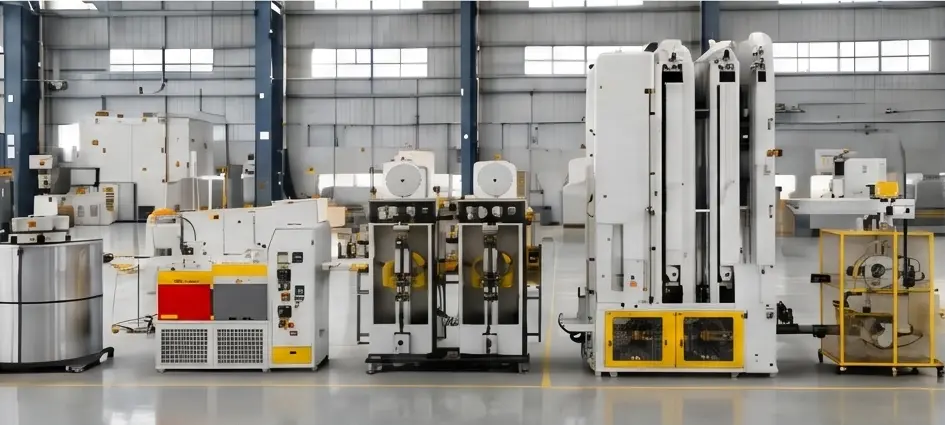

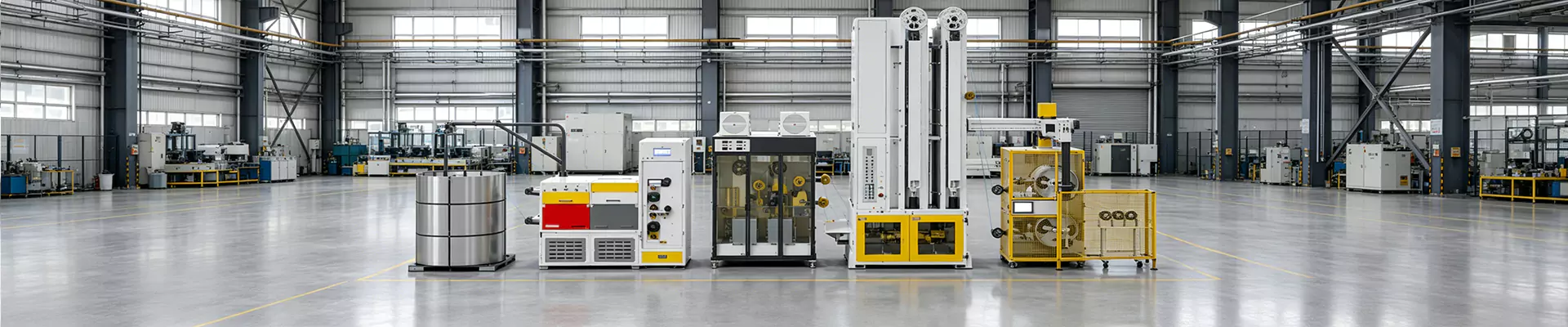

Équipement de fabrication GRM

Ligne de production complète pour le formage, le recuit et le bobinage de précision

Roulement
Moulin

Recuit
Four

Surface
Traitement

Mise en file d'attente
Système

Électrique
Contrôle

→

Conducteurs solaires

Ruban PV de haute précision et fil rond MBB

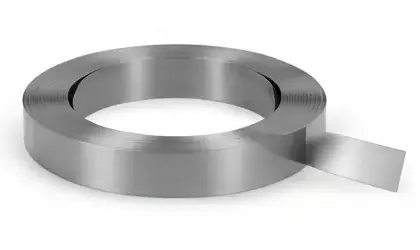

Ruban PV

(Ruban d'interconnexion/ruban de jeu de barres)

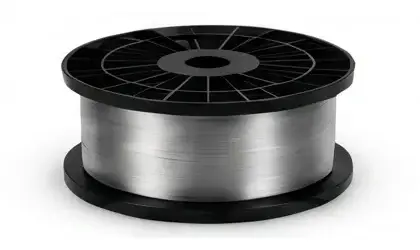

Fil rond MBB

(φ0,20-0,25 mm)

→

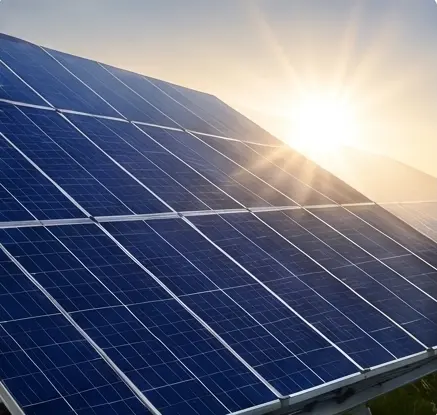

Module solaire

Utilisé dans les modules solaires à haut rendement

TOPCon
Modules

HJT
Modules

Comparaison de produits.

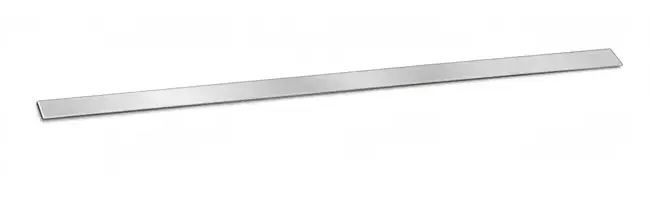

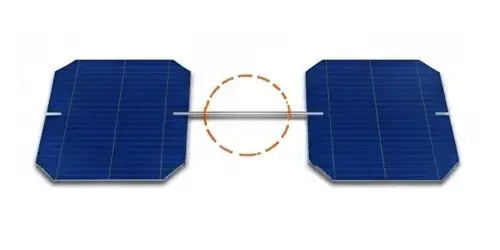

Ruban d'interconnexion PV

(Ruban de tabulation)

Fonction

Connexion cellulaire

Largeur

0,3 – 1,6 mm

Épaisseur

0,10 – 0,25 mm

Application

Enfilage de cellules

Connecte les cellules adjacentes à travers la chaîne de modules.

Avantage clé

Connexion fiable de cellule à cellule avec une soudabilité élevée et une excellente conductivité.

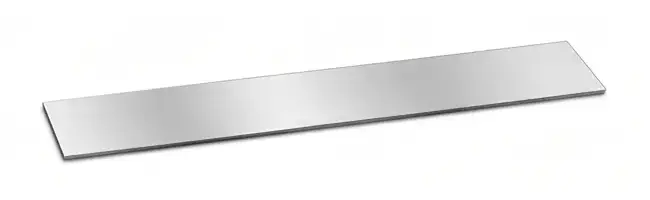

Ruban de jeu de barres PV

(Câble de bus)

Fonction

Collection actuelle

Largeur

3,0 – 8,0 mm

Épaisseur

0,20 – 0,50 mm

Application

Sortie du module

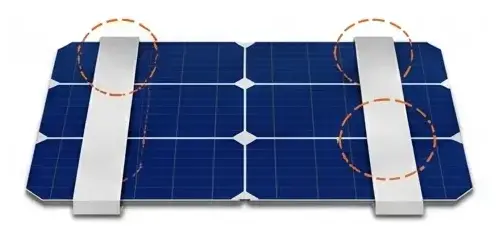

Busbar ribbon current collection diagram

Collecte le courant des cellules interconnectées et le transfère vers la boîte de jonction.

Avantage clé

Faible résistance et capacité de charge de courant élevée pour une puissance de sortie maximale.

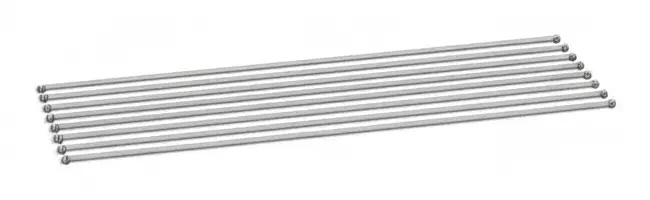

Fil rond PV MBB

Fonction

Connexion multi-barres

Diamètre

φ0,20 – 0,26 mm

Épaisseur

–

Application

Modules à haut rendement

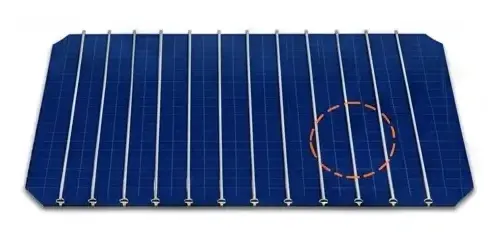

MBB round wire soldering on cell surface

Soudé sur la surface des cellules pour réduire l'ombrage et améliorer l'efficacité.

Avantage clé

Perte d’ombrage réduite et meilleure utilisation de la lumière pour une efficacité de module plus élevée.

Fonctionnalité	Ruban d'interconnexion PV (ruban à onglets)	Ruban de barre omnibus PV (fil de bus)	Fil rond PV MBB
Fonction	Connexion cellulaire	Collection actuelle	Connexion multi-barres
Largeur	0,3-1,6 mm	3,0-8,0 mm	-
Épaisseur	0,1 -0,25 mm	0,20 -0,50 mm	-
Diamètre	-	-	φ0,20-0,26 mm
Application	Enfilage de cellules	Sortie du module	Modules à haut rendement

Le ruban PV et le fil rond MBB sont largement utilisés dans la production de modules photovoltaïques à haut rendement. Avec l'adoption rapide des technologies de cellules TOPCon, HJT et BC, les fabricants exigent des conducteurs d'une plus grande précision, d'une meilleure soudabilité et de performances électriques améliorées.

Les équipements GRM prennent en charge la production de conducteurs solaires utilisés dans :

Modules TOPCon

Modules HJT

Modules BC

Modules conventionnels en silicium cristallin

Systèmes d'énergie solaire à l'échelle des services publics

Projets d'énergie solaire distribuée

Approuvé par les leaders de l'industrie

L'équipement GRM a été fourni aux principaux fabricants de rubans photovoltaïques et de conducteurs solaires en Chine et sur les marchés étrangers. Grâce à des années de coopération avec des partenaires industriels, GRM a accumulé une vaste expérience dans le laminage, le recuit, l’étamage et l’optimisation des processus de conducteurs.

Nos solutions de machines à ruban solaire photovoltaïque aident les fabricants produisant des conducteurs pour les modules solaires à haut rendement et aident les clients à améliorer la productivité, la cohérence des produits et la fiabilité opérationnelle à long terme.

Démarrez votre projet de production solaire photovoltaïque

Que vous vous lancez dans l'industrie des conducteurs photovoltaïques ou que vous élargissiez votre capacité de production, GRM propose des solutions d'équipement complètes, une expertise en matière de processus et un support technique à long terme.

Contactez GRM pourun personnaliséSolution de fabrication de ruban PV ou de fil MBB.

Pourquoi choisir GRM ?

Axé sur la fourniture d'équipements avancés et de solutions fiables pour la fabrication de rubans photovoltaïques et de fils MBB.

20+

Années

Expérience de roulement de précision

Expertise approfondie dans les équipements de laminage de précision, de revêtement et de fabrication de conducteurs.

10+

Brevets

Technologie brevetée

Plusieurs technologies brevetées pour les processus de laminage de précision, de contrôle de tension et de traitement de surface.

100+

Lignes installées

Références de l'industrie

Approuvé par les principaux fabricants de rubans photovoltaïques et de conducteurs solaires dans le monde entier.

24h/24 et 7j/7

Assistance technique

Service de cycle de vie

Assistance complète depuis l’installation et la mise en service jusqu’aux mises à niveau et à l’optimisation.

Foire aux questions

1. Qu'est-ce que le ruban PV ?

Le ruban PV est un conducteur plat en cuivre recouvert de soudure et utilisé pour connecter des cellules solaires à l'intérieur des modules photovoltaïques.

2. Quelle est la différence entre le ruban d'interconnexion et le ruban de jeu de barres ?

Le ruban d'interconnexion connecte les cellules solaires, tandis que le ruban de jeu de barres collecte et transfère le courant électrique vers la boîte de jonction.

3.Qu'est-ce que le fil rond MBB ?

Le fil rond MBB est utilisé dans les modules solaires multi-jeu de barres pour réduire les pertes d'ombrage et améliorer l'efficacité du module.

4.Quel équipement est requis pour fabriquer le ruban PV ?

Une ligne complète de production de rubans photovoltaïques comprend généralement des systèmes de laminage, de recuit, d’étamage, de contrôle de tension et de bobinage.

5.Une ligne de production peut-elle produire différentes tailles de ruban ?

Oui. Les systèmes GRM peuvent être configurés pour une production flexible et un changement de produit rapide.

View as

Ligne de production de rubans de barres omnibus PV

La ligne de production de rubans de barres omnibus GRM PV est conçue pour traiter en continu le fil rond de cuivre sans oxygène TU1 en ruban conducteur plat étamé de haute précision. La ligne convient à la production de rubans d'interconnexion photovoltaïque, de rubans de barres omnibus et de rubans de barres omnibus réfléchissants.
La ligne complète intègre le tréfilage, le laminage de précision, le recuit continu, le traitement de flux, le revêtement d'étain à chaud et la prise automatique. Il aide les fabricants de rubans photovoltaïques à contrôler la précision de la largeur et de l'épaisseur, la qualité du revêtement d'étain, la rectitude de la bande et la cohérence de l'enroulement.
La ligne de production de rubans pour jeux de barres GRM mesure environ 26 m de long et 3 m de large, avec un poids total d'environ 14 tonnes. La vitesse de conception peut atteindre jusqu'à 150 m/min, en fonction de la taille du fil de cuivre, des dimensions du ruban fini, de la vitesse d'étamage et de la méthode d'enroulement. Dans des conditions de production typiques, la production mensuelle peut atteindre environ 60 à 80 tonnes.

En savoir plus envoyer une demande

Nouvelle machine solaire à fil rond photovoltaïque

La nouvelle machine à fil rond solaire photovoltaïque GRM est conçue pour la production de rubans d'interconnexion, le matériau conducteur de base utilisé dans les modules photovoltaïques.
La ligne intègre un étirage de précision, un étamage, un contrôle de tension et un enroulement intelligent pour prendre en charge une géométrie de ruban stable, une épaisseur de revêtement uniforme et des propriétés mécaniques constantes. Ces capacités de processus aident les fabricants de systèmes photovoltaïques à améliorer la qualité de l'interconnexion des cellules, la fiabilité des modules et la cohérence de la production à long terme.

En savoir plus envoyer une demande
