Laminoir à bandes de soudage photovoltaïque

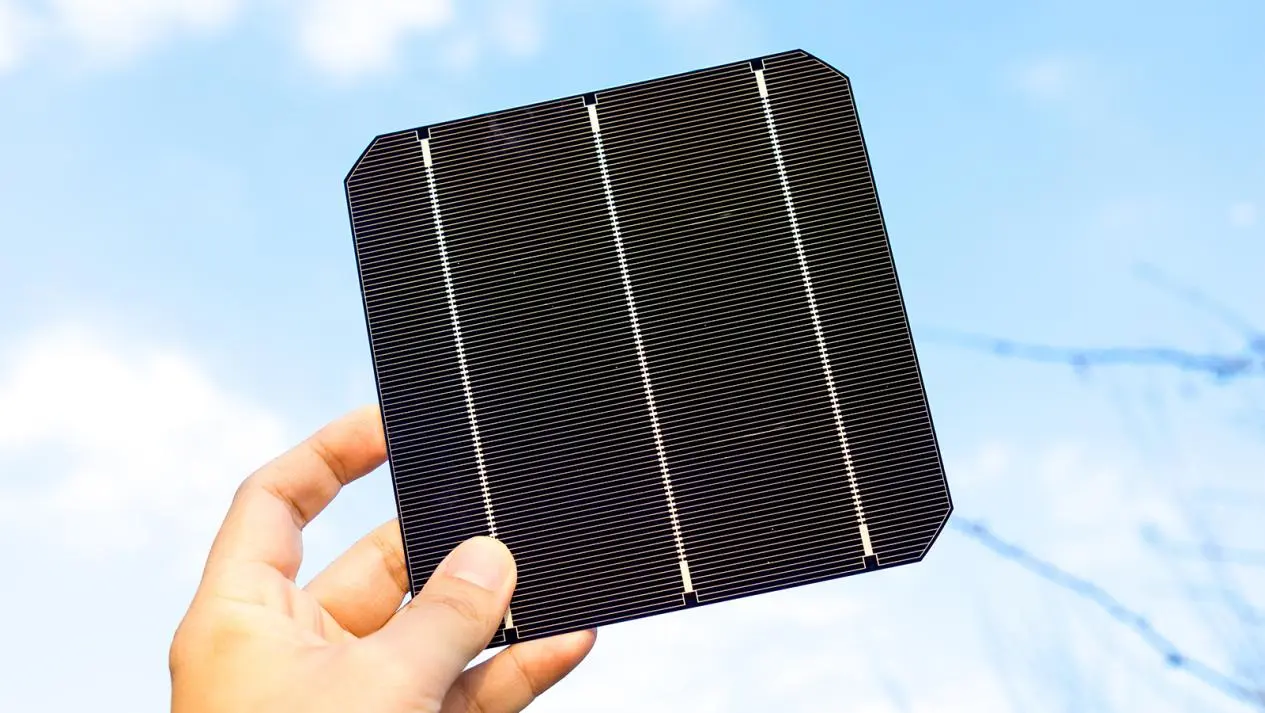

Le laminoir à bandes de soudage photovoltaïque de Chine produit par l'usine GRM Rolling Mill est un produit à fil plat spécial utilisé pour connecter des cellules solaires dans des modules photovoltaïques. Il est composé d'un substrat en cuivre et d'un revêtement de surface. Le substrat en cuivre est généralement du cuivre sans oxygène de haute pureté ou du cuivre rouge T2, avec une teneur en cuivre ≥ 99,99 % et une conductivité ≥ 98 %. Il a une bonne conductivité et une certaine résistance, ce qui peut garantir une transmission efficace du courant.

envoyer une demande

Description du produit

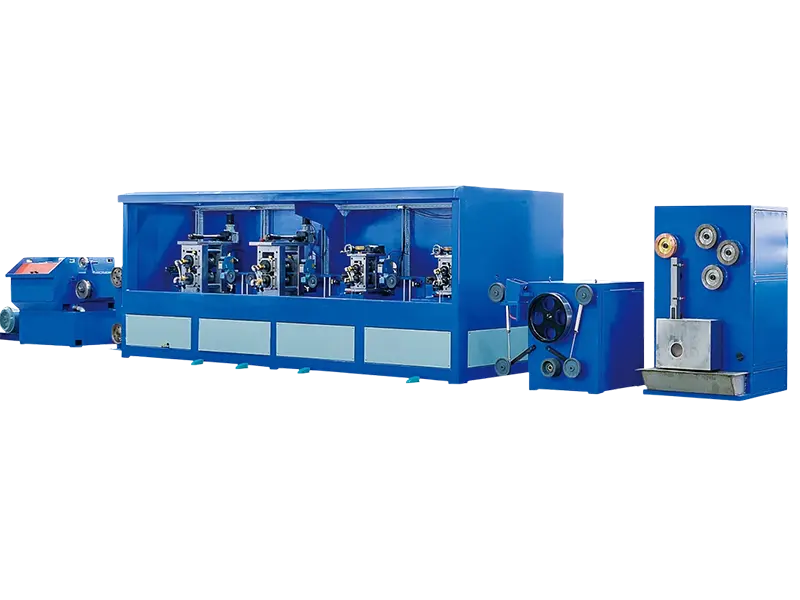

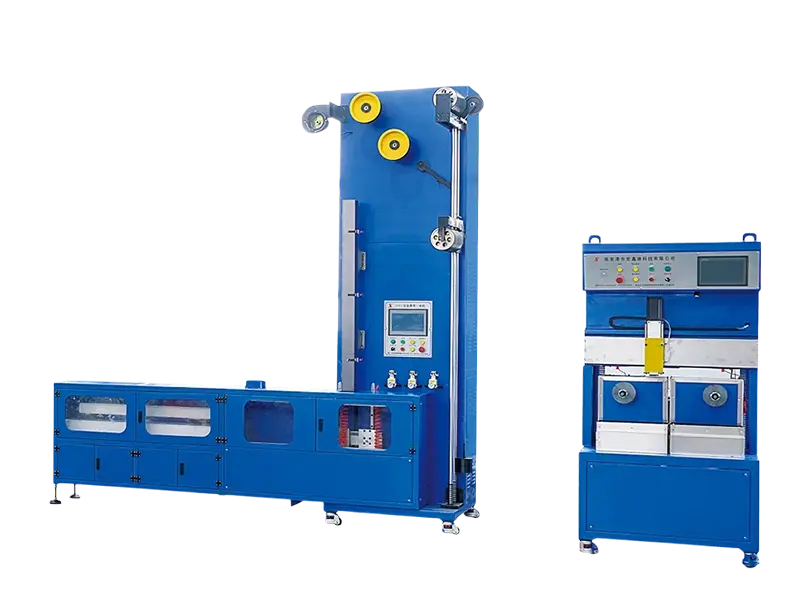

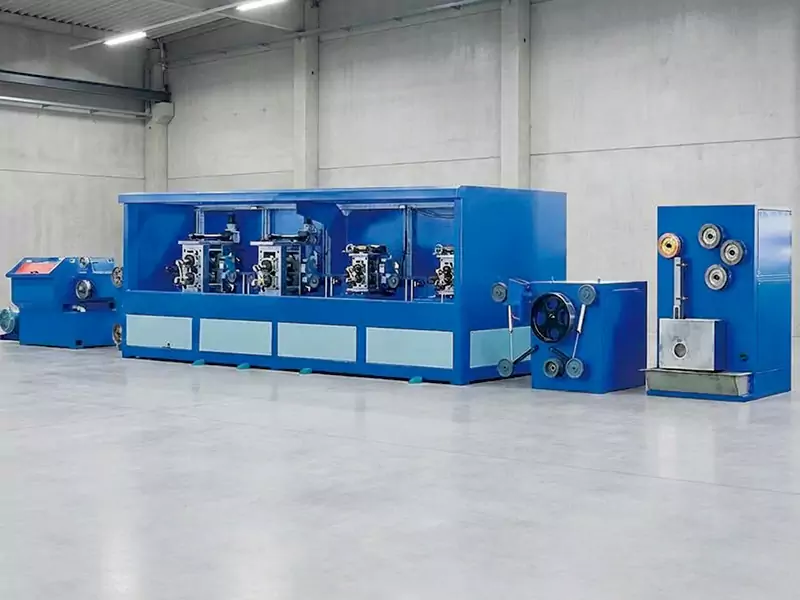

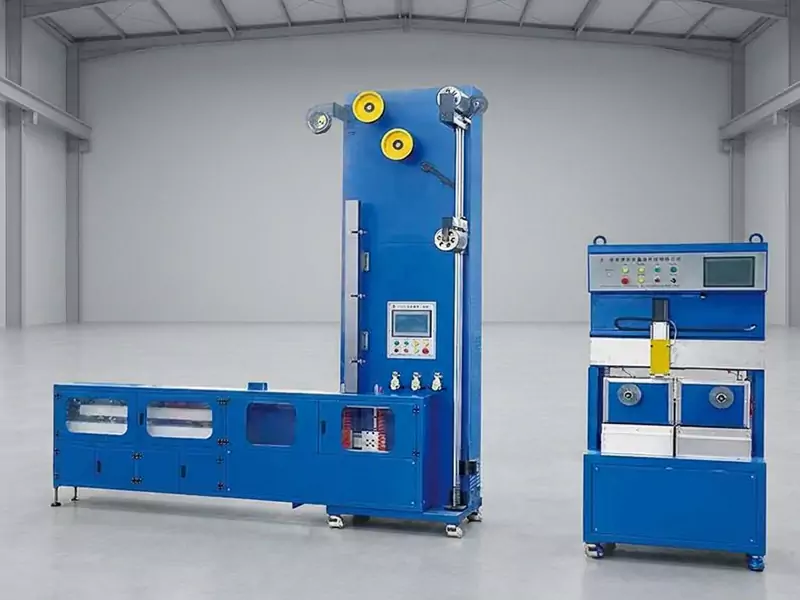

Le laminoir à bandes de soudage photovoltaïque durable de la machine intégrée du fournisseur de laminoir GRM développé indépendamment par notre société est un équipement intelligent haut de gamme spécialement conçu pour l'industrie photovoltaïque. Il intègre des modules fonctionnels de base tels qu'un système de pose de fil entièrement automatique, un laminage de précision multi-passes, un contrôle intelligent de la tension, un recuit continu et un enroulement à double station.

En tant que machine intégrée de jeu de barres haute vitesse et haute précision leader de l'industrie, cet équipement peut réaliser la production intégrée complète du processus depuis les matières premières en cuivre de ¢ 3 mm jusqu'aux produits finis (largeur 3 ~ 8 mm, épaisseur 0,2 ~ 0,45 mm), avec une vitesse de fonctionnement maximale de 250 m/min, répondant parfaitement aux exigences strictes de la fabrication à grande échelle de modules photovoltaïques pour un rendement élevé, une haute précision et une stabilité élevée.

Déroulement typique du processus

1. Processus de laminage de fil plat (applicable à la machine intégrée à ruban de soudage photovoltaïque-ruban convexe)

Fil de déroulage - tréfilage multimode - calandrage de précision - détection et contrôle en ligne - tréfilage monomode - dénudage CNC - étamage à grande vitesse - recuit continu (protection azote) - enroulement à tension constante

Paramètres techniques

Produits de ruban PV	Paramètre	Industrie Standard	Autre entreprise	GRM
PV d'interconnexion standard Ruban	Épaisseur du revêtement	±5 μm	25 ± 5 μm	25 ± 3 μm
	Épaisseur du produit fini	20,01 mm	20,015 mm	20,01 mm
	Largeur du produit fini	±0,05 mm	±0,05 mm	±0,05 mm
	Résistance à la traction	≥110Mpa	≥150Mpa	≥170Mpa
	Élongation	≥15%	≥25%	≥25%
	Limite d'élasticité	≤70Mpa	≤70Mpa	62,68 MPa
	Courbe de faucille	≤5mm/m	≤4 mm/m	≤4 mm/m
	Résistivité	0,30Ω* mm/m 0,30 Ω*	0,02-0,023Ωmm/m 0,02-0,023Ω	0,0230 Ωmm/m 0,0230Ω
	Résistance au vieillissement	-	-	DH2000

Avantages techniques

Haute précision : tolérance d'épaisseur de ± 0,01 mm, s'adaptant aux normes strictes des bandes de soudage photovoltaïques

Haute efficacité : laminage à grande vitesse de 250 m/min, laminoir à bandes de soudage photovoltaïque de haute qualité fourni

Adaptation multi-matériaux : compatible cuivre, alliage d'aluminium, etc., forte évolutivité

Rugosité de surface Ra≤0,2 μm (réduit le risque de fissuration de la batterie)

Applications typiques :

• Domaine photovoltaïque : production en série de rubans de soudage et de barres omnibus photovoltaïques pour aider les composants à conduire efficacement l'électricité.

• Usinage sur mesure de jeux de barres de forme spéciale (section triangulaire/trapézoïdale)

• Industrie électronique : traitement de fils plats de haute précision, adapté aux transformateurs, inductances et autres composants

Conception personnalisée et service après-vente

• Service personnalisé : les paramètres tels que le nombre de passes, le matériau du moule et la vitesse d'étirage peuvent être ajustés en fonction des besoins spécifiques des clients.

• Mise à niveau de l'équipement : prend en charge l'ajout de modules de réussite à un stade ultérieur pour répondre aux besoins d'expansion de capacité ou de mise à niveau de processus.

• Coût de maintenance : plus il y a de passes, plus les coûts de moulage et de maintenance sont élevés, mais l'efficacité du traitement unique est considérablement améliorée. Il est recommandé de faire un choix raisonnable en fonction de l'échelle de production.

Bienvenue à nous contacter et à en savoir plus sur le laminoir à bandes de soudage photovoltaïque !
