Comment la production de fils ronds MBB bénéficie-t-elle de la machine à ruban solaire photovoltaïque ?

Dans une usine moderne de fabrication de cellules solaires, un mince fil de cuivre, à peine plus épais qu’un cheveu humain, est étiré, recuit et recouvert d’une couche précise de soudure. Il s'agit d'un fil rond MBB (Multi-Busbar), l'interconnexion critique qui transportera le courant de milliers de cellules photovoltaïques individuelles jusqu'au bord du panneau solaire. La production de ce fil est une merveille d’ingénierie de précision, où les tolérances sont mesurées en microns et où la cohérence n’est pas négociable. Tout écart de diamètre, d’épaisseur de revêtement ou de propriétés mécaniques peut réduire l’efficacité de l’ensemble du panneau solaire. C’est le monde exigeant de la fabrication d’interconnexions photovoltaïques, et c’est ici que la machine à ruban solaire photovoltaïque prouve sa valeur essentielle.

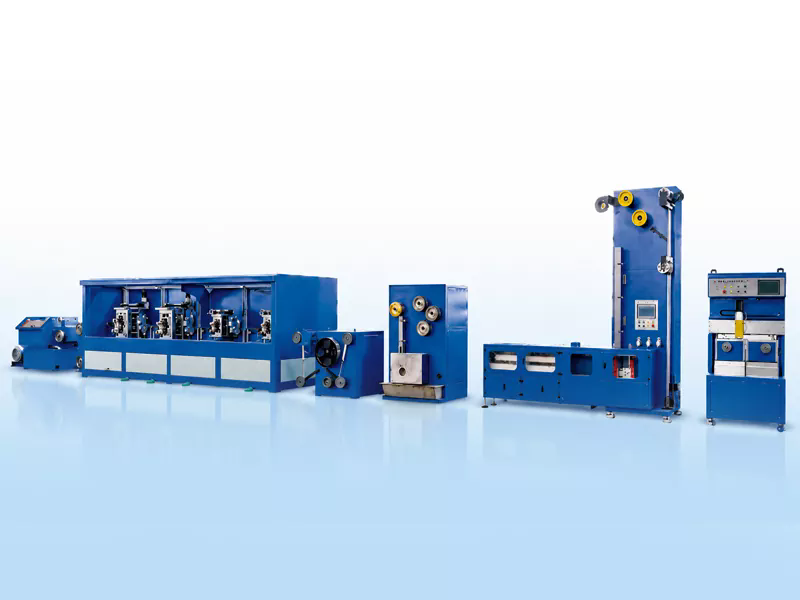

LeMachine à ruban solaire photovoltaïqueest un équipement de production spécialisé qui intègre plusieurs processus en une seule ligne continue. Il tire le fil, contrôle sa résistance à la traction par recuit et applique une couche de soudure uniforme. L'introduction d'une machine à ruban solaire photovoltaïque dans une ligne de production de fils ronds MBB n'est pas seulement une amélioration progressive ; c'est une transformation. Les commandes de précision de la machine réduisent la variation de diamètre, son système de recuit avancé garantit des propriétés mécaniques constantes et sa technologie de revêtement offre une épaisseur de soudure uniforme sur toute la longueur du fil. Ces améliorations se traduisent directement par un fil rond MBB de meilleure qualité, ce qui conduit à des panneaux solaires plus efficaces et à des coûts de production inférieurs. Cet article explorera les manières spécifiques dont une machine à ruban solaire photovoltaïque profite à la production de fils ronds MBB, en examinant les principes d'ingénierie, les innovations de processus et les résultats concrets qui en font un outil indispensable pour l'industrie solaire.

Table des matières

• 1. Qu'est-ce que le fil rond MBB et pourquoi est-il important dans les panneaux solaires ?
• 2. Qu'est-ce qu'une machine à ruban solaire photovoltaïque et comment fonctionne-t-elle ?
• 3. Comment le contrôle du tréfilage de précision améliore-t-il la cohérence du diamètre du fil ?
• 4. Comment le processus de recuit garantit-il des propriétés mécaniques constantes ?
• 5. Comment l’uniformité du revêtement réduit-elle les défauts et améliore-t-elle la connexion cellulaire ?
• 6. Quels sont les avantages réels de l’utilisation d’une machine à ruban solaire photovoltaïque en matière de production ?
• 7. Foire aux questions (FAQ)
• 8. Conclusion

1. Qu'est-ce que le fil rond MBB et pourquoi est-il important dans les panneaux solaires ?

Pour comprendre les avantages de la machine à ruban solaire photovoltaïque, nous devons d'abord comprendre le produit qu'elle fabrique : le fil rond MBB. MBB, ou Multi-Busbar, fait référence à une architecture de cellule dans laquelle plusieurs fils fins sont utilisés pour collecter le courant de la cellule solaire, par opposition à la conception traditionnelle consistant à utiliser 3 ou 4 rubans plats plus épais. Cette architecture constitue une avancée significative dans la technologie des cellules solaires. En augmentant le nombre de jeux de barres, le chemin de collecte du courant est raccourci, réduisant ainsi la résistance série et améliorant l'efficacité globale des cellules. Les fils eux-mêmes doivent être extrêmement fins (généralement entre 0,25 mm et 0,4 mm de diamètre) et sont recouverts d'un alliage de soudure pour faciliter la connexion à la cellule.

La transition vers le fil rond MBB a été motivée par la recherche incessante d’une plus grande efficacité des cellules solaires. L'ombrage réduit dû aux fils ronds plus fins augmente la zone de collecte de lumière de la cellule. Le trajet de courant plus court réduit les pertes résistives et le pas plus fin permet un contrôle plus précis de la sortie électrique de la cellule. Ces avantages augmentent collectivement l’efficacité du panneau solaire de 1 à 2 %, ce qui représente un gain significatif sur le marché solaire concurrentiel. Cependant, la production de fil rond MBB est nettement plus difficile que celle de rubans traditionnels. Le diamètre plus petit et la nécessité d'un diamètre et d'une épaisseur de revêtement ultra-précis nécessitent un nouveau niveau de capacité de fabrication.

La qualité du fil rond MBB a un impact direct sur les performances et la fiabilité du panneau solaire. Un fil de diamètre incohérent aura une résistance variable, entraînant des points chauds et une perte de puissance. Un fil avec un revêtement de soudure inégal créera des joints de soudure faibles, réduisant ainsi la résistance mécanique et la fiabilité du panneau. Un fil présentant une mauvaise résistance à la traction peut se briser lors de la manipulation. C’est pourquoi la production de fil rond MBB est un processus à enjeux élevés qui nécessite les équipements les plus avancés. ÀJiangsu Goodroller Machinery Co., Ltd., nous avons développé une machine à ruban solaire photovoltaïque qui répond à ces exigences exigeantes, garantissant que chaque mètre de fil rond MBB produit est de la plus haute qualité.

2. Qu'est-ce qu'une machine à ruban solaire photovoltaïque et comment fonctionne-t-elle ?

Une machine à ruban solaire photovoltaïque est une ligne de production spécialisée conçue pour fabriquer les fils d'interconnexion de haute précision utilisés dans les panneaux solaires, y compris les fils ronds MBB. Il ne s’agit pas d’une simple machine à tréfiler ; il s'agit d'un système sophistiqué qui intègre plusieurs processus critiques dans une seule ligne de production continue. La machine se compose généralement de quatre étapes principales : le débourbage, l'étirage, le recuit et le revêtement. Le processus commence par une bobine de fil de cuivre, qui passe à travers une série de matrices d'étirage, chacune réduisant le diamètre jusqu'à la spécification finale. Le processus de tréfilage est contrôlé par un système de contrôle de tension précis qui maintient une force de traction constante, garantissant que le fil n'est pas étiré ou cassé.

Après l’étape d’étirage, le fil entre dans la section de recuit. Le recuit est un processus de traitement thermique qui soulage les contraintes internes induites par le processus de tréfilage, rétablissant la ductilité du fil et contrôlant ses propriétés mécaniques, telles que la résistance à la traction et l'allongement. La section de recuit se compose généralement d'un four multizone avec un contrôle précis de la température, permettant l'ajustement des paramètres de recuit pour obtenir les propriétés de fil souhaitées. Le fil passe ensuite par une section de refroidissement avant d'entrer dans l'étape de revêtement. Le revêtement est une étape critique, car il applique une couche uniforme d’alliage de soudure sur le fil. Le processus de revêtement est généralement effectué à l’aide d’une méthode par immersion à chaud, dans laquelle le fil passe à travers un bain de soudure fondue. La température du bain et la vitesse du fil sont contrôlées avec précision pour garantir une épaisseur de revêtement constante.

L'une des principales caractéristiques d'une machine à ruban solaire photovoltaïque moderne est son intégration de systèmes de contrôle intelligents. L'ensemble de la ligne de production est surveillée et contrôlée par un PLC (Programmable Logic Controller) qui coordonne la vitesse, la tension, la température et l'épaisseur du revêtement. Cela garantit que les paramètres de production sont maintenus dans les tolérances strictes requises pour le fil rond MBB de haute qualité. Notre usine du laminoir GRM a conçu notre machine à ruban solaire photovoltaïque en mettant l'accent sur la précision, la fiabilité et la facilité d'utilisation. Nous comprenons que nos clients ont besoin d'une machine capable de produire du fil de haute qualité de manière constante, et notre machine est conçue pour offrir cette performance.

3. Comment le contrôle du tréfilage de précision améliore-t-il la cohérence du diamètre du fil ?

Le paramètre le plus critique dans la production de fil rond MBB est le diamètre du fil. Même une variation de quelques microns peut affecter les propriétés électriques et mécaniques du fil, entraînant une perte de puissance ou une rupture. La machine à ruban solaire photovoltaïque atteint une cohérence de diamètre exceptionnelle grâce à une combinaison de matrices d'étirage de précision et de contrôle avancé de la tension. Les matrices d'étirage sont fabriquées à partir de matériaux extrêmement durs, comme le diamant ou le carbure de tungstène, et sont fabriquées avec des dimensions ultra précises. Au fur et à mesure que le fil passe à travers chaque matrice, son diamètre est réduit d'une quantité spécifique. Les matrices sont disposées dans une séquence, chaque matrice réduisant légèrement davantage le diamètre. Le fil est également lubrifié pendant le processus d’étirage pour réduire la friction et l’usure des matrices.

Le système de contrôle de tension est l’autre élément clé du contrôle du diamètre. Si la tension sur le fil est trop élevée, le fil s’étirera et deviendra plus fin. Si la tension est trop faible, le fil ne sera pas correctement tiré, entraînant des variations de diamètre. La machine à ruban solaire photovoltaïque utilise un système de contrôle de tension en boucle fermée qui surveille en permanence la tension du fil et ajuste la vitesse des cabestans d'étirage pour maintenir une tension constante. Cela garantit que le fil est étiré à une vitesse constante, ce qui donne un diamètre uniforme. La tension est également contrôlée pendant le processus de recuit, lorsque le fil est tiré à travers le four. Cela empêche le fil de s'affaisser ou de se casser en raison de la dilatation ou de la contraction thermique.

Une machine à ruban solaire photovoltaïque peut généralement atteindre une tolérance de diamètre de +/- 2 microns, ce qui est nettement meilleur que les +/- 10 microns typiques des machines à tréfiler conventionnelles. Cette cohérence améliorée est cruciale pour le fil rond MBB. Un fil de diamètre constant offre une résistance constante, garantissant ainsi que la cellule solaire fonctionne à son efficacité optimale. Cela permet également une connexion plus fiable à la cellule solaire, car le joint de soudure est plus uniforme. Il en résulte un panneau solaire plus fiable et plus efficace. Notre usine a développé un système exclusif de contrôle de tension capable d'atteindre ces tolérances serrées, fournissant ainsi à nos clients le fil rond MBB de haute qualité nécessaire aux cellules solaires de nouvelle génération.

4. Comment le processus de recuit garantit-il des propriétés mécaniques constantes ?

Bien que le diamètre soit critique, les propriétés mécaniques du fil rond MBB (sa résistance à la traction, sa ductilité et son allongement) sont tout aussi importantes. Ces propriétés déterminent le comportement du fil pendant la manipulation, le soudage et la durée de vie du panneau solaire. Si le fil est trop rigide, il sera difficile à manipuler et risque de se casser lors du processus de soudure. Si le fil est trop mou, il risque de s'affaisser ou d'être facilement endommagé. Le processus de recuit est responsable du contrôle de ces propriétés. Lors du tréfilage, le fil de cuivre durcit, devenant plus dur et plus cassant. Le processus de recuit chauffe le fil à une température spécifique, puis le refroidit lentement, ce qui recristallise les grains métalliques, soulageant les contraintes internes et rétablissant la ductilité du fil.

Dans une machine à ruban solaire photovoltaïque, la section de recuit est un four multizone contrôlé avec précision. Le fil traverse plusieurs zones, chacune à une température différente, pour obtenir le profil de recuit souhaité. La température et la vitesse du fil dans le four déterminent les propriétés mécaniques finales. Le four est généralement équipé d'une atmosphère protectrice, telle que de l'azote ou de l'hydrogène, pour empêcher l'oxydation du fil pendant le processus à haute température. La section de refroidissement qui suit le four est également conçue pour atteindre une vitesse de refroidissement spécifique, qui influence davantage la structure des grains et les propriétés mécaniques.

Prenons un exemple précis : la résistance à la traction du fil rond MBB est généralement comprise entre 25 et 35 kg/mm². Si le fil est recuit jusqu'à une résistance à la traction de 28 kg/mm², le fil aura une bonne ductilité et sera facile à manipuler. Si le fil est sous-recuit, la résistance à la traction peut être de 40 kg/mm², ce qui rend le fil cassant. Si le fil est trop recuit, la résistance à la traction peut chuter jusqu'à 20 kg/mm², rendant le fil trop mou. Le contrôle précis de la température de la machine à ruban solaire photovoltaïque garantit que le processus de recuit est reproductible et cohérent, permettant au fabricant de produire du fil avec les propriétés mécaniques exactes requises. Chez Jiangsu Goodroller Machinery Co., Ltd., nous possédons une vaste expérience dans la conception de la section de recuit de la machine à ruban solaire photovoltaïque, garantissant ainsi que nos clients peuvent produire du fil rond MBB avec les propriétés requises.

5. Comment l’uniformité du revêtement réduit-elle les défauts et améliore-t-elle la connexion cellulaire ?

La dernière étape critique de la production de fil rond MBB est l’application du revêtement de soudure. Le revêtement a deux fonctions : il protège le fil de cuivre de la corrosion et facilite la connexion à la cellule solaire. Le revêtement doit être appliqué uniformément et avec la bonne épaisseur. Si le revêtement est trop fin, il risque de ne pas offrir une protection adéquate ou de ne pas former un bon joint de soudure. Si le revêtement est trop épais, cela peut réduire la conductivité du fil et augmenter le coût de production. La machine à ruban solaire photovoltaïque utilise un processus de revêtement à chaud, dans lequel le fil passe à travers un bain de soudure fondue. La soudure est généralement un alliage étain-plomb ou étain-plomb-argent, bien que des alliages sans plomb soient également utilisés. La température du bain et la vitesse du fil sont contrôlées avec précision pour obtenir l’épaisseur de revêtement souhaitée.

L'uniformité du revêtement est obtenue grâce à plusieurs mécanismes. Le fil est pré-nettoyé et souvent fluxé avant d'entrer dans le bain de soudure pour assurer un bon mouillage. La température du bain est contrôlée à +/- 2°C pour maintenir une viscosité et une tension superficielle constantes. Le fil est retiré du bain selon un angle contrôlé, ce qui permet d'éliminer l'excès de soudure. Le fil enduit passe ensuite à travers un système d'essuyage, tel qu'un ensemble de lames d'air ou des racleurs en céramique, pour éliminer tout excès de soudure et assurer un revêtement uniforme. Le fil revêtu final est ensuite refroidi et enroulé sur une bobine réceptrice.

Le tableau suivant résume les principaux paramètres de processus pour la section de revêtement d'une machine à ruban solaire photovoltaïque.

Le revêtement uniforme fourni par la machine à ruban solaire photovoltaïque est essentiel pour la fiabilité du panneau solaire. Un revêtement uniforme garantit que le joint de soudure entre le fil et la cellule solaire est solide et uniforme, ce qui assure un bon contact électrique et une bonne résistance mécanique. Cela réduit le risque de panne du panneau solaire. Chez Jiangsu Goodroller Machinery Co., Ltd., nous avons optimisé la section de revêtement de notre machine à ruban solaire photovoltaïque pour fournir un revêtement de la plus haute qualité, garantissant ainsi que le fil rond MBB de nos clients répond aux exigences les plus exigeantes.

6. Quels sont les avantages réels de l’utilisation d’une machine à ruban solaire photovoltaïque en matière de production ?

L'adoption d'une machine à ruban solaire photovoltaïque pour la production de fils ronds MBB offre une gamme d'avantages tangibles en matière de production. Ces avantages peuvent être mesurés en termes d’augmentation du rendement, d’amélioration de la qualité des produits et de réduction des coûts de production. Examinons les manières spécifiques dont une machine à ruban solaire photovoltaïque améliore le processus de production. L’un des avantages les plus importants est la réduction du taux de rebut. La précision de la machine à ruban solaire photovoltaïque, en particulier ses systèmes de contrôle en boucle fermée, minimise les variations de diamètre, les incohérences de recuit et les défauts de revêtement. Il en résulte une proportion plus élevée de fil répondant aux spécifications, réduisant ainsi la quantité de fil qui doit être mise au rebut.

Un autre avantage est l’augmentation de la vitesse de production. Une machine à ruban solaire photovoltaïque moderne peut fonctionner à des vitesses de 10 à 30 mètres par minute, ce qui est nettement plus rapide que les machines plus anciennes. Le fonctionnement à grande vitesse, combiné à la fiabilité de la machine, augmente le débit global de la ligne de production. Cela permet aux fabricants de répondre à la demande croissante de fil rond MBB sans avoir besoin d'investir dans des lignes de production supplémentaires. La machine à ruban solaire photovoltaïque offre également un contrôle de processus amélioré, permettant aux fabricants de produire des fils aux propriétés constantes, quelles que soient les variations des matières premières ou des conditions de fonctionnement. Cela réduit le besoin d’ajustements fréquents des processus et de contrôles de qualité, améliorant ainsi encore l’efficacité.

Les avantages concrets de l'utilisation d'une machine à ruban solaire photovoltaïque sont illustrés dans le tableau suivant, qui compare les performances d'une ligne de production conventionnelle typique avec une ligne équipée d'une machine à ruban solaire photovoltaïque.

Ces chiffres démontrent que la machine à ruban solaire photovoltaïque n'est pas seulement une amélioration progressive ; il s'agit d'un changement radical dans la production de fil rond MBB. La combinaison d’une précision améliorée, d’une vitesse plus élevée et d’un taux de rebut inférieur entraîne une augmentation significative du rendement et une réduction des coûts de production. Pour les fabricants de fils ronds MBB, investir dans une machine à ruban solaire photovoltaïque est une décision stratégique qui peut améliorer leur compétitivité et leur rentabilité. Notre usine de GRM Rolling Mill s'engage à fournir à nos clients des machines à ruban solaire photovoltaïque de la plus haute qualité, les aidant ainsi à obtenir ces avantages de production concrets.

7. Foire aux questions (FAQ)

Question 1 : Quels diamètres de fil une machine à ruban solaire photovoltaïque peut-elle produire ?

Réponse : Une machine à ruban solaire photovoltaïque typique peut produire du fil rond MBB dans une gamme de diamètres, généralement de 0,20 mm à 0,50 mm. La plage de diamètres spécifique dépend de la configuration de la machine et des matrices utilisées. Notre usine de Jiangsu Goodroller Machinery Co., Ltd. propose des machines qui peuvent être personnalisées pour produire des diamètres spécifiques, et nous pouvons également fournir des outils pour une large gamme de tailles. Les diamètres les plus courants pour le fil rond MBB sont 0,25 mm, 0,30 mm et 0,35 mm, mais la machine peut être adaptée à d'autres tailles selon les besoins.

Question 2 : Quels types de revêtements de soudure la machine à ruban solaire photovoltaïque peut-elle appliquer ?

Réponse : La machine à ruban solaire photovoltaïque peut appliquer une variété de revêtements de soudure, notamment des alliages étain-plomb standard (SnPb), des alliages sans plomb (tels que SnAgCu, SnBi et SnAg) et des alliages personnalisés. Le type de revêtement est déterminé par la composition du bain de soudure. La machine est conçue pour fonctionner avec différents alliages de soudure en ajustant la température du bain et la vitesse du fil. Notre usine peut vous fournir des conseils sur le meilleur alliage de revêtement pour votre application spécifique et fournir l’équipement nécessaire.

Question 3 : Comment la machine à ruban solaire photovoltaïque gère-t-elle différents matériaux de fils ?

Réponse : La machine à ruban solaire photovoltaïque est principalement conçue pour le fil de cuivre, qui est le matériau standard pour les fils d'interconnexion photovoltaïques. Cependant, la machine peut également traiter d'autres matériaux, tels que le cuivre argenté ou l'aluminium, avec des ajustements appropriés des paramètres du processus. Les processus d'étirage et de recuit peuvent devoir être modifiés pour différents matériaux, et le processus de revêtement doit être adapté à l'alliage de soudure spécifique. Notre usine peut personnaliser la machine pour répondre à vos exigences spécifiques en matière de matériaux de fil et de revêtement.

Question 4 : Quelles sont les exigences de maintenance pour une machine à ruban solaire photovoltaïque ?

Réponse : La machine à ruban solaire photovoltaïque est conçue pour un fonctionnement fiable avec un minimum d'entretien. L'entretien de routine comprend le nettoyage des matrices d'étirage, la vérification du système de contrôle de tension et la surveillance de l'état des courroies et des roulements. Le four de recuit nécessite également une inspection et un étalonnage périodiques des capteurs de température. Le bain de soudure nécessite un nettoyage et un réapprovisionnement réguliers en alliage de soudure. Notre usine fournit un manuel de maintenance complet et offre une assistance technique pour aider les clients à maintenir leurs machines en fonctionnement avec des performances optimales.

Question 5 : Quelle est la durée de vie typique d’une machine à ruban solaire photovoltaïque ?

Réponse : Une machine à ruban solaire photovoltaïque de haute qualité peut avoir une durée de vie de 10 à 15 ans ou plus, selon le niveau de maintenance et les conditions de fonctionnement. Les composants clés qui peuvent devoir être remplacés au fil du temps comprennent les matrices d’étirage, les éléments chauffants du four de recuit et les composants du bain de soudure. Notre usine de Jiangsu Goodroller Machinery Co., Ltd. propose une gamme complète de pièces de rechange et une assistance technique pour garantir que nos machines continuent de fonctionner de manière fiable pendant toute leur durée de vie.

8. Conclusion

La machine à ruban solaire photovoltaïque est un outil essentiel pour la production de fil rond MBB de haute qualité. Ses capacités d'étirage de précision, de recuit contrôlé et de revêtement uniforme permettent aux fabricants de produire du fil avec une consistance exceptionnelle, ce qui entraîne une réduction des rebuts, une vitesse de production accrue et un meilleur produit final. En investissant dans une machine à ruban solaire photovoltaïque, les fabricants peuvent répondre à la demande croissante de panneaux solaires à haut rendement tout en réduisant leurs coûts de production et en améliorant leur empreinte environnementale. Les avantages de la machine à ruban solaire photovoltaïque s'étendent au-delà de la chaîne de production ; ils contribuent au développement de panneaux solaires plus efficaces et plus fiables, accélérant ainsi la transition vers un avenir énergétique durable.

Chez Jiangsu Goodroller Machinery Co., Ltd., nous nous engageons à faire progresser la technologie de production de fils d'interconnexion solaire. Nos machines à ruban solaire photovoltaïque sont conçues dans un souci de précision, de fiabilité et de facilité d'utilisation, garantissant que nos clients peuvent produire du fil rond MBB de la plus haute qualité. Nous vous invitons à nous contacter pour en savoir plus sur nos machines et comment elles peuvent bénéficier à vos opérations de production.

Contactez Jiangsu Goodroller Machinery Co., Ltd. aujourd'huipour découvrir comment notre machine à ruban solaire photovoltaïque peut transformer votre production de fils ronds MBB.
